2016年4月8日，在《中國給水排水》雜志主辦的中國城鎮污泥處理處置技術與應用高級研討會（第七屆）上，清華大學環境學院王凱軍教授圍繞“創新厭氧技術引領厭氧領域新格局”作了精彩發言。分析了我國污泥處理處置現狀、厭氧消化技術現狀和挑戰，提出了厭氧消化技術創新思路。
王凱軍：感謝大會主席、感謝舉辦方邀請！剛才曉虎教授說他參加了4次，我想至少參加了3次，在其他的污泥會上介紹過污泥的相關技術，主要是宏觀的，這次就談一些微觀技術的問題。
一、我國污泥處理處置現狀

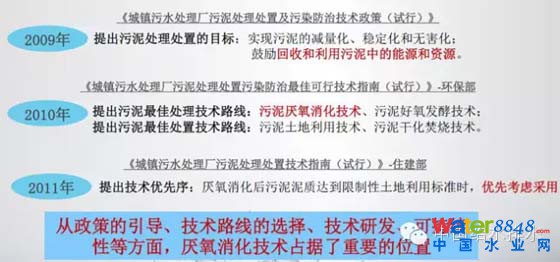

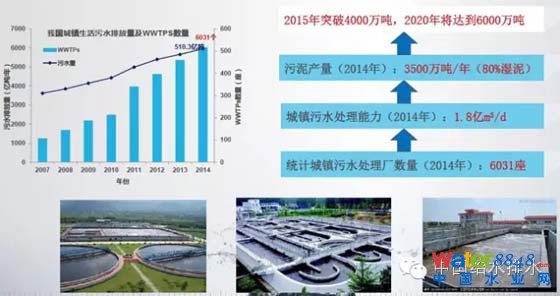

我國污泥處理處置現狀，這張片子主要講現在2015年3500噸也好，4000噸也好，到2020年達到6000噸也好，污泥的量是在不斷的增加，確實達到相當?shù)臄?shù)量。國家的"水十條"，建設部、發改委等相關文件都有相關的要求，技術路線以前都在講不是非常明確，實際上從現有的政策來講，資源化、能源化導向是非常明顯的，而且從政策的導向來看，從這幾年發布的國家級別的文件來看，厭氧消化占據了重要的位置。
既然這個題目是講厭氧消化，我個人認為厭氧技術是生態文明建設中的關鍵技術，比剛才提的位置應該更高，因?yàn)樵诟鱾�(gè)領域如果講可再生能源等等，厭氧技術無疑是一個減排的關鍵技術，而且在資金、金融追捧來講除了膜技術、新技術達到100倍以上，我想在可再生能源，在厭氧領域我知道有達到300噸以上，這個概念也是非常引人注目的概念。就不展開說這個內容了。
二、厭氧消化技術的現狀和挑戰

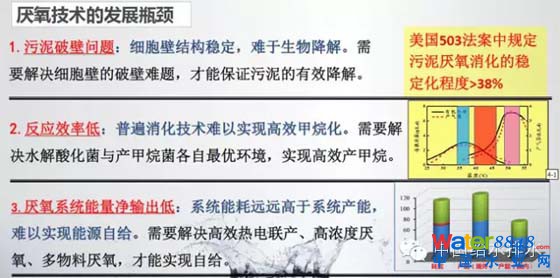

污泥厭氧消化的技術瓶頸主要包括：
1、污泥破壁問題：細胞壁結構穩定、難于生物降解。需要解決細胞壁的破壁難題，才能保證污泥的有效降解。美國的法案中規定污泥厭氧消化的穩定化程度達到不小于38%。
2、反應效率低：普遍消化技術難以實現高效甲烷化，需要解決水解酸化菌環境。
3、厭氧系統能量?jī)糨敗?/p>

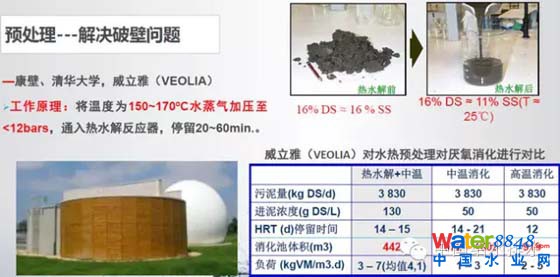

這三個方面有不同的技術路線。第一個破壁問題，有微波的等等預處理手段，但是現在大家好象都認同熱水解，熱水解確實能使得破壁，同時使得不流動的厭氧污泥變得流動。以威立雅為例，以前的池容比較大，停留時間比較長，通過熱水解之后污泥濃度提高的本身使得池容消減，同時效率負荷也提高，但是它仍然采用的是厭氧消化池，在某些程度上緩解了這種問題。我們可以期待北京的污泥厭氧消化工程能夠有好的表現，北京的污泥有機質含量有時候是比較高的，可達60%以上。

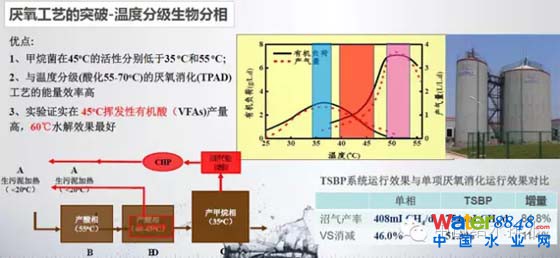

第二個問題我們談到的是酸化水解問題，30年前、50年前教科書都知道有中溫消化、高溫消化，厭氧酸化菌非常奇怪在35度活性最高，在50度的時候表現也非常好，但在40幾度的時候活性就降下來了。所以我們?cè)谑宓臅r(shí)候開發了一個溫度分級生物分相，就是利用水解酸化菌在45度到50度之間進行溫度分級，進行水解酸化。而在第二級是采用厭氧消化，這個技術應該說跟美國推行的高溫分級分相是不太一樣的。
它應該說簡化了流程，45度之后直接進入了中溫厭氧之后，不需要再額外的加熱的系統，而美國提的高溫的東西、冷卻換熱等等系統比較復雜，通過我們的效果大家來看，這組數據甲烷的產率提高比較大，中溫的消解率也比較提高。我想這是針對水解酸化做的一些工作。
第三個問題針對我們國家的厭氧消化之后能源自給率非常低，20%左右不到30%，國外可能30%到50%，而通過一些措施是可以提高的，比如說通過熱電聯產、高濃度厭氧消化、污水處理廠的節能，能夠提高污水廠的自給率，而進一步通過水熱還可以提高，通過共消化可以更高的提高能源自給率，甚至有些區域聯合治理，比如說幾個污水廠合在一起，比如跟餐廚共消化，這是一個運行方式，并沒有提高增量，這種運行方式使單一的廠子有比較好的表現。這是三個主要問題和現在國內的進展。
講厭氧的話，我們回顧厭氧發展的歷史，大家看污水處理最早是從厭氧開始的，我們從腐化池，包括三幾年的時候提出的厭氧接觸工藝，值得一提的70年代中期荷蘭的學者發明UASB把負荷大幅度的提高，在UASB里生成顆粒以后采用EGSB和IC反應器，使得污泥的處理能夠達到50到100以上，這是一個巨大的進步。

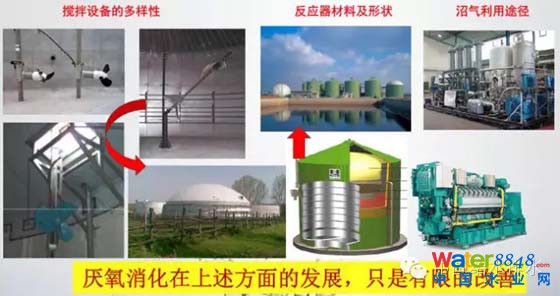

相反的我們的厭氧消化池有一些進展，這是比較重大的環境領域的共性技術，它可以處理污泥、處理餐廚、可以處理畜禽糞便，甚至現在農業用它處理秸稈，我們還有一些廠用它處理垃圾，但是幾十年后進展有限，只是在材料、攪拌、發電設備等等進行了一些改進，在原理上比幾十年前沒有太大的改變。
在污泥處理里頭有一個問題，采用消化池以后它的經濟效益低下，因?yàn)椴捎脜捬跸靥幚碇鬀](méi)有完，污泥需要不需要高干脫水，需不需要堆肥、焚燒，后續處置怎么辦，我們的投資已經20多萬到60萬，每噸污泥的費用都上百塊錢以上，在這樣的情況下后續再加上，比如德國厭氧消化后還需要焚燒，在歐洲厭氧消化以后還要做堆肥的，所以它的經濟效益是非常差的。這是簡單的一些統計，怎么解決這一系列的問題，我剛才說涉及到共性的反應器，反應原理的問題。

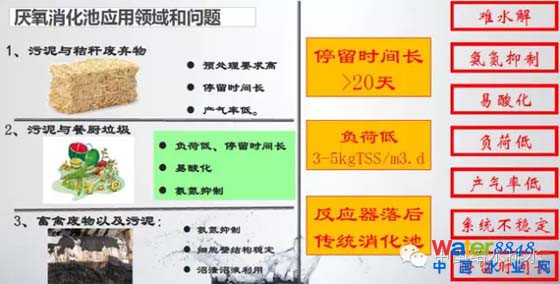

此外，厭氧消化池應用領域和問題，像污泥與秸稈廢棄物，預處理要求高，停留時間長，產氣率低。污泥與餐廚垃圾，負荷低。還有就是畜禽廢物以及污泥。這里停留時間長，污泥大約20天，在德國都是大于40天的，今后要用在垃圾上可能停留時間更長。
三、厭氧消化技術創新思路
1、推進器要用火車從工廠運到發射點，路上要通過隧道，隧道的寬度只比火車軌道的寬度寬了一點點
2、美國鐵軌之間的距離是英國鐵路的標準，因?yàn)槊绹?guó)的鐵路最早是由英國人設計建造的
3、英國鐵路是建電車的人設計的，最先造電車的人以前是造馬車的。
航天飛機的大小是怎么確定的？時間原因就把文字給大家過出來，由于運輸兩個輔助的推翼的大小來決定的，在美國，這推翼的大小跟它的運輸工具有關系，用火車運輸，又跟隧道有關系，又跟鐵道的軌道有關系，最終推下來以后跟古羅馬的馬車有關系，最終決定是跟馬屁股的大小有關系。
提出這個東西實際是問一個問題，我們的厭氧消化一定要用厭氧消化池嗎？厭氧穩定一定要產甲烷化嗎？實際上在厭氧的水解酸化階段已經完成了有機物的分解，固體的污泥已經變成了溶解性的狀態，如果把污泥拿出去就已經完成了污泥的穩定化階段，而產甲烷是溶解性狀態的問題。

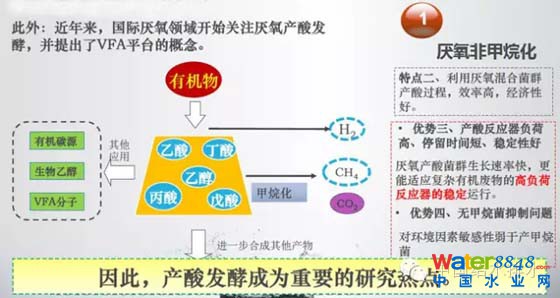

在厭氧消化里頭產生各種物質，甲醇、乙醇、乙酸、丙酸等等，實際上國際上對PHA燃料以及合成新的脂肪酸都有一些研究，這些研究是建立在水解酸化的基礎上，所以現在這些研究在一個VFA平臺，在這個平臺上我們可以做很多不同于傳統的事情，而且它產物的價值也遠遠高于沼氣，這個乙醇、丁酸、PHA等等都是幾倍的甲烷，甚至天然氣的價格也是高于它的。
第二個它的反應時間非常短，甲烷化由于甲烷的時間長要20天、30天、40天，而酸化發展非�？�，幾天能完成，相對來講列了一些非甲烷化的優勢。

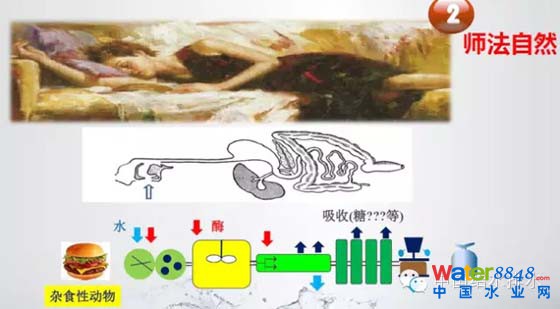

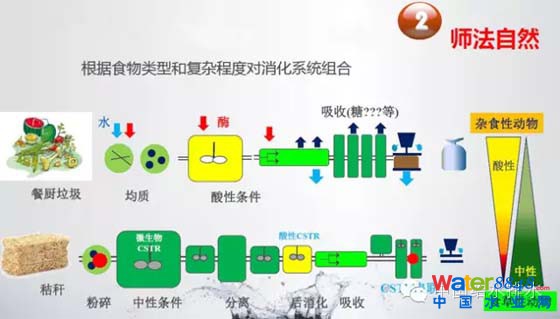

所以應該說產酸發酵成為現在的厭氧消化非常重要的研究熱點，有了這樣的想法我們?cè)趺磥?lái)實行這個東西，就是"師法自然"。我們知道一些人、動物對有機物降解的效率遠遠高于我們現在的反應器�，F(xiàn)在看方的是攪拌，綠的和黃的是酸堿的合流，條件的不同，實際簡單說對食草性的動物和對雜食性的動物胃的消化系統是完全不同的，這是把胃的消化系統在生物角度上來進行的一項分解。

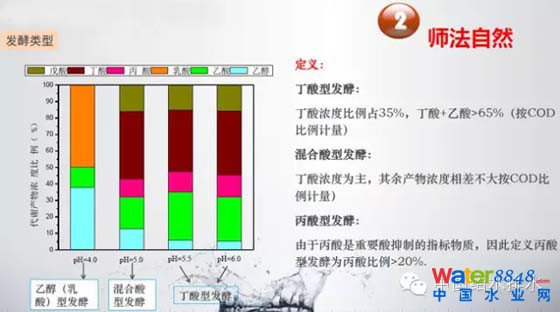

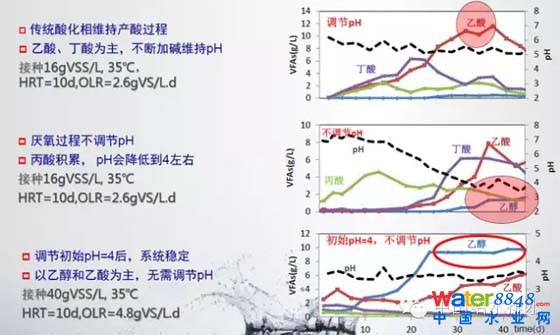

基于這個我們來看人的胃的消化系統是什么，到胃里是胃酸為主，通過混合反應器最后完成了消化過程，根據這個特點來看，對雜食類動物要考慮它的反應條件，現在的反應器是不是最合理的反應器。我們也看一下兩項消化，水解酸化，如果控制PH，起碼在酸化項6左右，產生了主要的丁酸、丙酸、乙酸。如果我們不控制PH在一定的很短的停留下PH會下降，丁酸和乙酸的數量就會產生變化，特別重要的是在PH等于4以后乙醇就產生了，所以我們就控制在PH等于4的情況下，可以看乙醇這樣的主導產物。

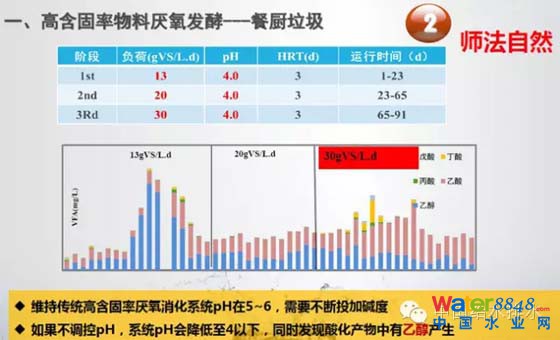

所以我們?cè)诓煌姆舷拢?0公斤、20公斤、30公斤的符合下，控制PH4的情況下，主要的產物是90%以上都能形成產乙醇、產乙酸。這樣的話我們把所有的產物類型進行定義提出一個產乙醇發酵途徑。有什么好處呢？這也是稍微理論一點，厭氧產甲烷的過程，如果是丙酸的話，非常小的3秒是適合它的情況，如果是丁酸的話會大一些，乙醇會更大，也就是說酸化的可能性、抑制的可能性會大大降低，是這樣的思路導致了我們進行了一些開發，具體開發的結果下面會說。

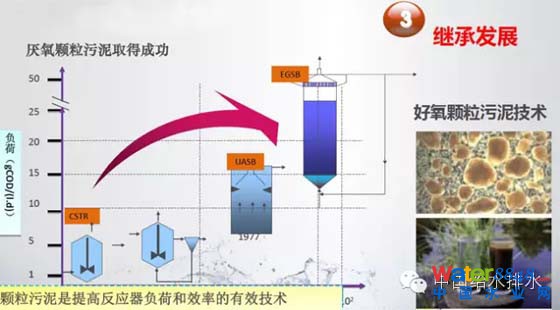

第三點厭氧顆粒污泥取得成功，顆粒污泥是提高反應器和效率的有效技術。怎么提高效率，我們實際上剛才在低PH下不同負荷的圖可以看出來，在高負荷下效率是下降的，所以整個提高效率其中之一是產酸的情況下能不能形成顆粒污泥。

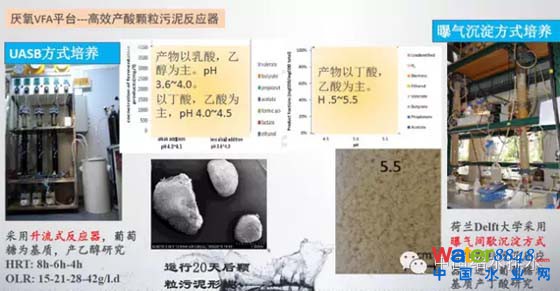

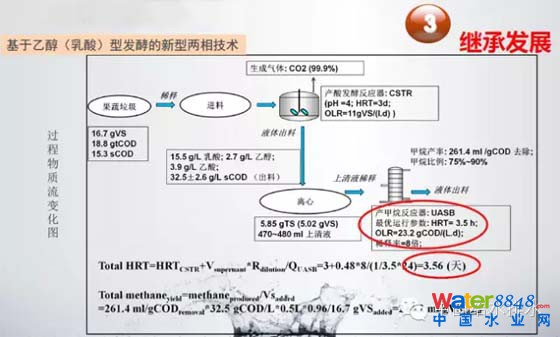

我們兩種方式進行了培養，一種最傳統的國際工藝方式，一種好氧顆粒污泥的方式。產氧污泥跟酸化合起來以后，我們酸化負荷達到20公斤，而后續處理的負荷也是能夠達到23公斤，從整體上來看，一個產酸的反應器加一個甲烷的反應器的話，整體的負荷達到平均20公斤左右，整個的停留時間達到了不到4天，而上一個圖可以看出水非常好，出水總的COD是500毫克升。這是用餐廚垃圾做的一個結果（PPT）。
第四點就這個思路往下推進，我們是不是能夠進一步開發仿生的開發器。牛，我們大家都知道，是靠綠色食物生存的，所以有瘤胃，瘤胃反應器大家研究得比較多。我們看瘤胃它的負荷非常高，瘤胃是一種能夠達到130公斤和100公斤以上，相等的秸稈我們要處理厭氧的話只能到3公斤，差了2個數量級。
那么瘤胃系統跟我們的反應器有什么不同？微生物一個瘤胃細菌，一個厭氧污泥，我們的反應器是恒定的PH，瘤胃是動態的PH，我們是高溫，而瘤胃系統是39度，對這樣的秸稈到底35度、33度是最優，還是其他溫度最優，它在我們的反應器里反應的產物都是集中在這反應器里。而在瘤胃系統里面，降解后隔膜很快被腸胃系統吸收了，所以它就沒有形成產物的意識。
我們的厭氧反應是絕對的厭氧，瘤胃通過干濕交替，通過反芻，它實際的環境是一個交替的厭氧，包括了一個負壓條件。在條件上，我們是單一的濕發酵，它是干濕發酵，我們有這么多的不同，可能這個就是我們現在厭氧反應器低效的原因。
我有一個博士在做這種研究，通過反應器模擬揮發酸迅速排出的過程，模擬反芻的過程，模擬交替的厭氧、好氧條件的過程，可以得出一個結果，提高甲烷產率，時間可以大大縮短，具體上能到3-5天的情況下，而水解最優的溫度跟以往的認識是不一樣的，動態的應該39度。而PH，因?yàn)樗夂彤a(chǎn)酸的PH不一樣，是一個動態的PH，能造成水解和產酸都達到最優，我們厭氧4個階段，以前研究甲烷比較多，研究水解，酸化不太多，再研究水解和酸化的差別就更少，厭氧、好氧的條件也能提高產率。
所以總結起來以后，我們就開發了一個瘤胃的仿生工藝，第一個是仿造瘤胃的發酵加上一個分離過程，仿造牛的系統的網胃和瓣胃的功能，而后續到了發酸以后，到了水解以后，我們現在的EGSB就能很好的解決這個問題，達到幾十公斤的負荷也沒有問題。提出了這樣一個工藝，效果也非常好，前頭講的餐廚我們已經到了中試，這個是完成了小試的工作。我想把思路性的東西給大家介紹一下，有很多比較專的技術問題可能講不細，只能給大家講這么多。謝謝大家！
【圖文解析】創新厭氧技術引領厭氧領域新格局
來源:中國給水排水 作者:王凱軍 汪翠萍
